Time Control I

Tidserver med central styrning av klockor samt med två programmerbara reläutgångar.

Allmänt

Westerstrand huvudur TIME CONTROL I bildar en kombination av en styrenhet för sekundära klockor, en NTP-tidsserver och en årsprogrammerare med två utgångar för styrning av olika energiförbrukare såsom elektriska slutbleck, rastsignal etc.

Nätverksanslutningen kan användas för tiddistribution, fjärrkontroll, larmhantering och övervakning.
För tiddistribution används standardiserade NTP (Network Time Protocol) och för larm och övervakning används SNMP.
Den kan agera primär NTP-server eller som NTP-klient. Enheter som är anslutna till nätverket med stöd för NTP, kan få rätt tid från Westerstrand TIME CONTROL I.

Alla parametrar såsom typ av tidssystem, impulstyp och längd, nätverksparametrar etc. kan konfigureras av användaren. Den är också utrustad med en automatisk mätfunktion som mäter impulsspänningen och strömmen.

Programmeraren har fasta helgdagar och sommar-/vintertid förprogrammerade. Enheten erbjuder full flexibilitet vad gäller programmering av arbetsdagar mellan helgdagar, helgdagar till vardagar, semesterperioder etc.

Konfigurering av nätverksinställningar, ljusintensitet och andra parametrar görs i en webbläsare.

Strömavbrott

I händelse av strömavbrott fortsätter tiden att gå internt i huvuduret. Anslutna sekundärur rättställs efter strömavbrott genom snabbimpulsering.

Synkronisering

Uret är förinställt för tidssynkronisering via intern tid. Extern synkronisering finns som option.

Gångnoggrannhet:	+/-0,1 sek./24h (vid +20°C, utan extern synkronisering)
Extern synkronisering:	GPS, NTP, DCF-77 (Tyskland), minutimpuls och tidskod (TC). Programmerbara larmgränser.
Tidsminne:	Realtidsklocka med 72 timmars minne
Stödda protokoll:	NTP version 3 och 4, SNTPv4 och NTS
(För tidsfördelning)	Daytime Protocol (RFC867), Tidsprotokoll (RFC 868)
Andra stödda protokoll:	SNMP v1, v2 och v3, MIB II (RFC1155, RFC1157, RFC1213), HTTP, HTTPS, Remote Syslog och SSH
Transportprotokoll:	TCP, UDP/IP, ICMP
Internetprotokoll:	IPv4 / IPv6
NTP-förfrågningar:	+ 10 000/sek.
Tilldelning av IP-adress:	Dynamiskt, med DHCP eller fast IP-adress
Kompatibilitet:	Ethernet version 2/IEEE 802.3
Ethernet:	Stöder 10/100BASE-T (RJ45)-anslutningar
Enhetshantering:	Webbaserad via HTTP/HTTPS
Anslutningsspänning:	24VDC -5 % +10 % eller 100 - 240 V 50 Hz (beroende på version)
Strömförbrukning:	30 W (max)
Klockutgång
Max. belastning:	1A (utrustad med kortslutningsskydd som återställs automatiskt). Programmerbara larmgränser.
Typ av tid:	Lokal tid, normal tid och UTC (Koordinerad universell tid)
Impulslängd:	Minutimpuls: 2 sek. (valbar 0,1 till 9,9 sek) Andra impulsen: 0,5 sek. (valbar 0,1 till 1 sek)
Reläutgångar
Antal utgångar:	2 växlande potentialfria kontakter.
Max belastning/reläutgång:	230 V 10A
Programminne:	100 år (EEPROM)
Kapsling / Omgivning

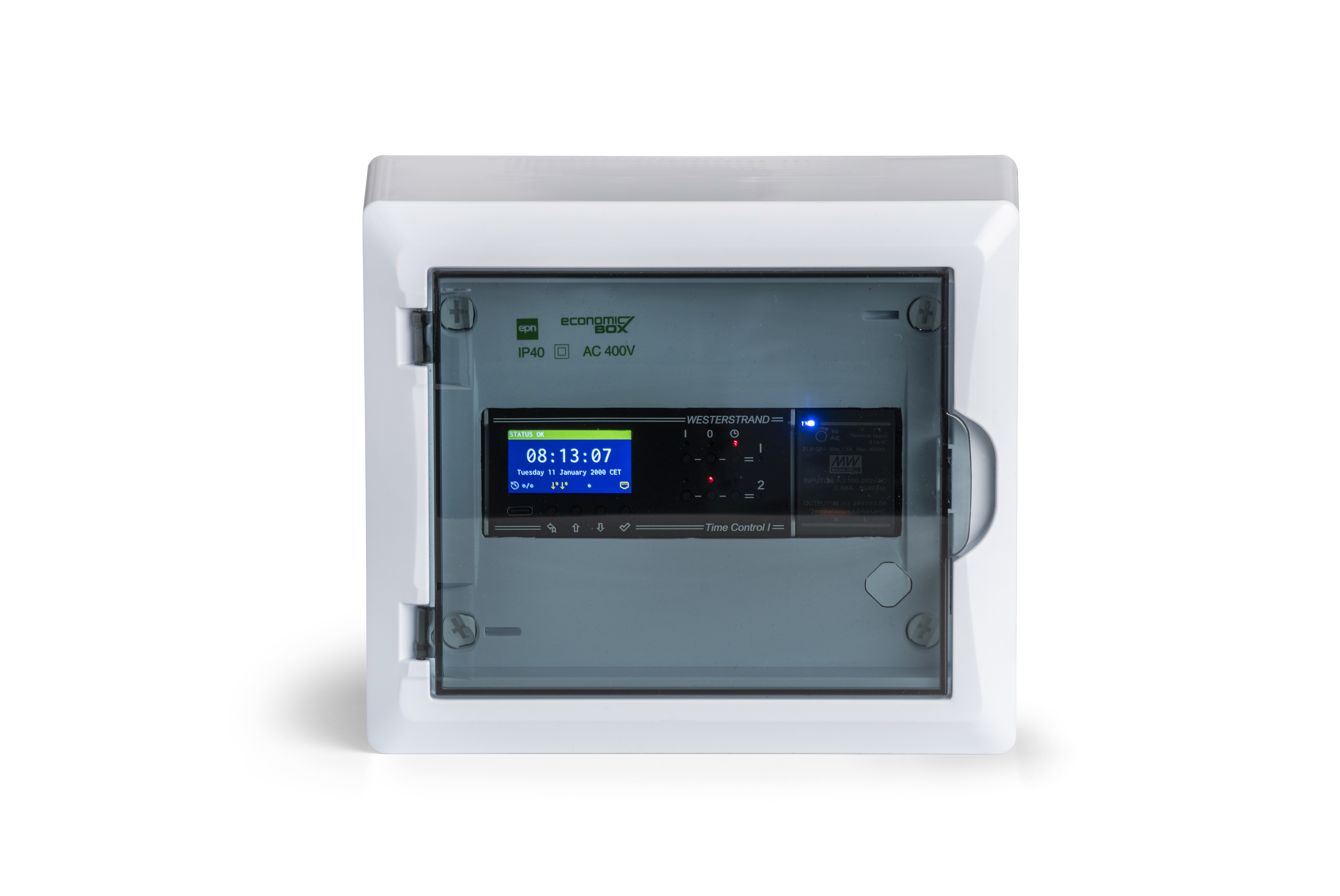

Montage:	DIN eller med fodral för väggsmontage.
Dim (HxWxD):	DIN: 90x108x62mm, Strömförsörjning 90x36x62mm:  Med fodral: 198x228x95mm
	Med fodral: 1,8 kg
Vikt:	DIN: 0,12 kg, inkl. strömförsörjning: 0,2 kg
	Med fodral: 1,8 kg
0°C till +50°C	0°C till +50°C
Relativ luftfuktighet:	Max. 85 % icke-kondenserande
CE-godkänd EMC	Emission: EN 50121-4:2016, EN 61000-6-3:2007, EN61000-6-4,  Immunitet: EN 50121-4:2016, EN 61000-6-2:2005, EN 61000-4-2, -3, -4, -5, -6, -11
